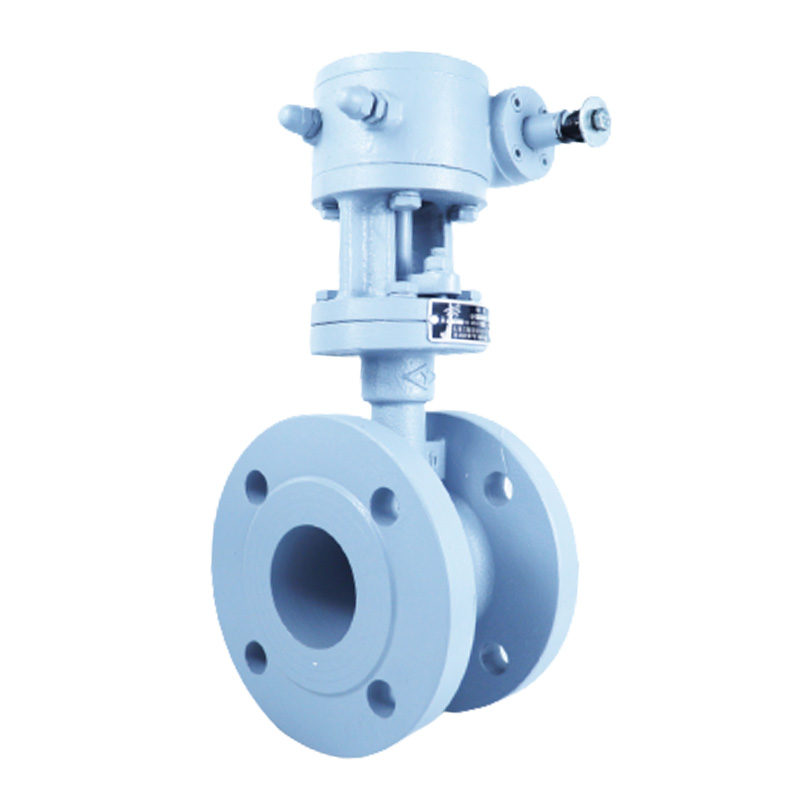

法蘭雙偏心蝶閥是一種結合法蘭連接與雙偏心結構設計的蝶閥，廣泛應用于城市供水、工業用水、污水處理、電力、石化、醫藥等領域的流體控制場景。以下從結構特點、性能優勢、應用場景、選型要點四個方面進行詳細介紹：

一、結構特點

1. 雙偏心設計

- 偏心原理：閥桿軸心既偏離蝶板中心，也偏離閥體中心。這種設計使閥門在開啟時，蝶板能迅速脫離閥座，減少不必要的擠壓和刮擦現象，降低磨損，提高閥門壽命。

- 密封面：密封面堆焊不銹鋼或銅合金，增強耐腐蝕性能。部分型號采用雙重密封圈結構，有效解決軸孔泄漏問題。

2. 法蘭連接

- 連接方式：采用法蘭連接，便于安裝和維護，適用于各類管道系統。

- 結構緊湊：整體結構簡單緊湊，體積小，重量輕，節省空間。

3. 蝶板結構

- 框架結構：蝶板采用框架結構或平面橋式中空設計，強度高，過流面積大，流阻小。

- 低噪音：運行噪音較低，適用于對靜音性有要求的環境。

二、性能優勢

1. 密封性能優異

- 零泄漏：通過雙偏心設計和密封副的優化，實現正反雙向零泄漏，適用于超高真空工況。

- 耐腐蝕：密封副材料可選用不銹鋼和丁腈耐油橡膠配對，部分產品采用多層次金屬硬密封結構，適應各種腐蝕性介質。

2. 操作靈活省力

- 快速啟閉：90°回轉即可完成全開或全關操作，啟閉迅速。

- 操作扭矩小：整體結構緊湊，操作扭矩小，支持手動、蝸輪、氣動、電動等多種驅動方式。

3. 耐磨損、壽命長

- 減少摩擦：雙偏心設計使蝶板在開啟初期快速脫離密封面，有效減少運行過程中產生的擠壓與刮擦，降低磨損。

- 長壽命：分體式閥桿配合銅合金軸承及防飛結構，使操作更加靈活省力，并在高頻啟閉中保持運行穩定，延長閥門壽命。

4. 調節性能良好

- 大調節范圍：具有較大的調節范圍和精度，能夠滿足工藝過程對流量的精確控制要求。

- 節能降耗：流阻系數小，有效降低系統能耗。

三、應用場景

1. 城市供水與污水處理

- 適用于市政供水管網、污水處理系統，調節流量和啟閉控制。

- 典型應用：水廠、長距離調水工程、污水處理廠。

2. 工業領域

- 廣泛應用于水廠、電廠、鋼廠、造紙、化工、飲食等系統的供排水和流體控制。

- 典型應用：化工行業的介質流動控制、電力行業的蒸汽管道調節、冶金行業的高溫熔渣截?cái)唷?/p>

3. 供熱通風空調系統

- 用于供熱、通風和空調系統，調節流體流量，確保系統穩定運行。

4. 特殊工況

- 適用于深冷、蒸汽、氯氣、氧氣、高真空、腐蝕介質及低溫環境等特殊工況。

四、選型要點

1. 材質選擇

- 閥體材質：根據介質特性選擇鑄鋼、不銹鋼、碳鋼、合金鋼或雙向不銹鋼等。

- 密封面材質：不銹鋼+丁腈耐油橡膠適用于大多數工況；堆焊硬質合金可提升耐磨性；EPDM密封圈適用于飲用水標準。

2. 壓力與溫度等級

- 壓力范圍：一般適用于PN0.1 - 10MPa的壓力范圍，部分型號可承受更高壓力。

- 溫度范圍：根據密封圈材質不同，工作溫度范圍有所差異。例如，NBR閥座適用于-10℃~80℃，EPDM閥座適用于-20℃~120℃。

3. 口徑與流量需求

- 口徑選擇：公稱通徑一般為DN40～2000mm，根據管道直徑選擇閥門口徑，確保通徑匹配，減少壓力損失。

- 流量調節：考慮介質的流量需求，選擇具有合適調節特性的閥門。

4. 驅動方式

- 手動：適用于小口徑或低頻啟閉場景，成本低。

- 蝸輪/氣動/電動：適用于自動化控制系統，支持遠程控制和精確調節。電動執行器可結合智能控制系統，實現遠程啟閉、精準調節等功能。

5. 連接方式

- 法蘭連接：安裝牢固，便于檢修，適用于需要頻繁拆卸的場合。

- 其他連接：部分型號支持對夾、凸耳、環接、對接焊等連接方式，根據管道系統需求選擇。
